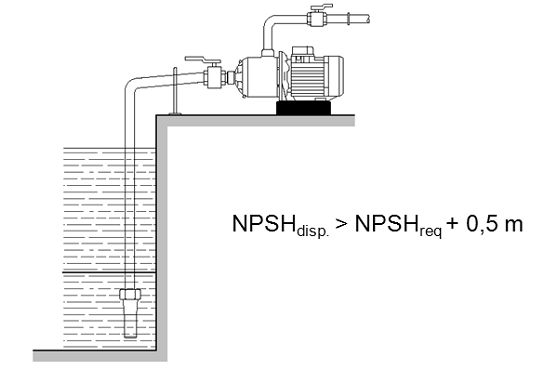

CONDICIONES DE ASPIRACIÓN
El NPSHreq es la presión mínima necesaria en la entrada de aspiración
de una bomba para evitar la cavitación.
Hv: pérdidas de carga en la aspiración (m)
Z: altura desde el nivel de aspiración más desfavorable hasta la entrada de la bomba
Reservado el derecho a introducir modificaciones, para mayor información técnica consulten nuestros catálogos
93
Información técnica y criterio de cálculo en abastecimiento y
presurización
CÁLCULO DE LAS BOMBAS
1.
El cálculo de las bombas se hará en función del caudal y de las presiones de arranque y parada de la/s bomba/s (mínima y
máxima respectivamente), siempre que no se instalen bombas de caudal variable. En este segundo caso la presión será siem
pre constante (con tolerancias), para cualquiera de los caudales solicitados.
2.
El número de bombas a instalar en el caso de un grupo de tipo convencional, excluyendo las de reserva, se
determinará en
función del caudal total del grupo. Se dispondrán dos bombas para caudales de hasta 10 dm3/s, tres para caudales de hasta
30 dm3/s y 4 para más de 30 dm3/s.
3.
El caudal de las bombas será el máximo simultáneo de la instalación o caudal punta y vendrá fijado por el uso y necesidades
de la instalación.
4.
La presión mínima o de arranque (Pb) será el resultado de sumar la altura geométrica de aspiración (Ha), la altura geométrica
(Hg), la pérdida de carga del circuito (Pc) y la presión residual en el grifo, llave o fluxor (Pr).
CÁLCULOS RÁPIDOS DE PRESIÓN
NOTA: Se estima en el ejemplo, que las pérdidas de carga pueden suponer un 10% de la pérdida de carga geométrica. En edificios con
otras distribuciones podría ser del 15-20 % de la longitud real del tramo.
